柴油發電機作為最常用的應急電源之一，在建筑電氣設計中，會經常使用。設計者在考慮其滿足系統正常運行的前提下，也應該考慮到經濟性，“大牛拉小車”和“小牛拉大車”的方式都是應該杜絕的。為了幫助各位用戶對柴油發電機供電系統有更深入的了解，下面由星光小編為大家介紹下柴油發電機及其輔助系統供電結構原理。

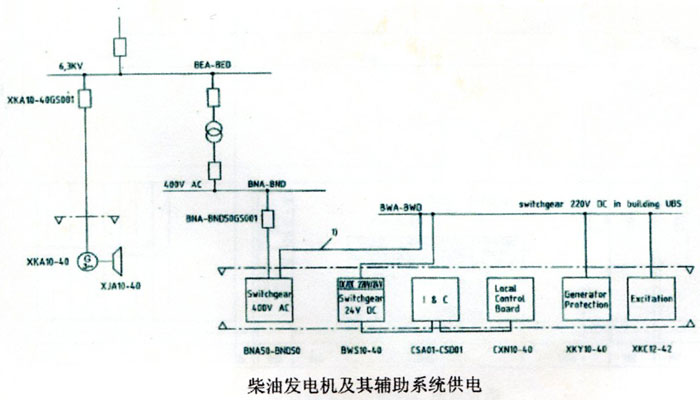

如上圖所示，柴油發電機XKAI0-40送電到6KV的BEA-BED坶線，經變壓器BNT11_41《電到400V的BNA-BND，從BNA-BND中某～開關送電至BNA50-BND50。BNA50-BND50上所接符合全部為柴油發電機及其輔助系統設備。220VBWA-BWD直流母線也同時送電到BNA50-BND50作控制用電。
BWA-BWD的負荷還有XKY10-40-發電機保護、XKC12-42-發電機勵磁、BWS10-40-柴油發電機重要負荷供電直流母線（24V）。BWSI0-40的重要負荷中有輔助系統的一些重要電磁閥和BN（400V）、BS（24V）控制電，還有CSA01-CSDOI-控制柜，從CSA01-CSD01供電到CXNI0-40-就地控制柜。這樣形成了整個柴油發電機系統的供電。
