自動化柴油發電機組可實現兩路電源包括市電與市電、市電與發電或者發電之間的全自動切換，保證用戶的正常用電要求。下面由星光小編為大家介紹柴油發電機組系統電氣柜的結構及原理。

 柴油發電機組分四通道，分別對安全系統四通道供電，故稱為應急柴油發電機組。每通道的發電機勵磁控制系統相同。

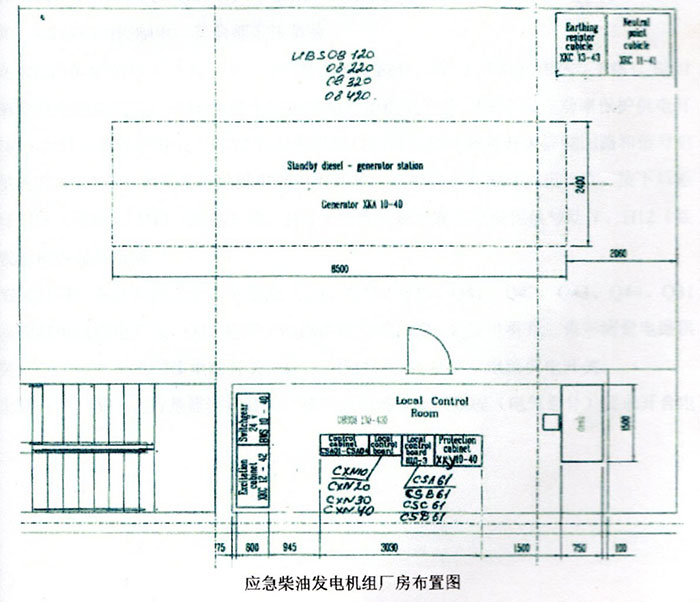

如圖所示，在UBS08130-430中有BWS10-40開關柜；XKC12-42勵磁柜——專用作發電機勵磁提供電流；CSA01-04——就地控制柜，收集處理信號；CXN10-40——就地控制柜，顯示柴油發電機及其輔助系統信息，控制柴油發電機組；CSA61-CSD61——信號顯示柜，幾個重要的液位在這里顯示；XKY10-40——發電機保護柜，內裝設發電機繼電保護器。UBS08120-420中有XKC13-43——接地電阻柜和XKC11-41——中性點柜，裝有CT和PT以測量發電機電壓電流參數，以及取勵磁電流。
　　
   在XKC12-42柜中，有六個開關，運行時需注意。編號分別是F1、Q34、Q33、Q328、Q36。F1是副勵磁機電壓供電開關，Q34是最低勵磁限制器開關。Q328為220V控制電路電源。Q33是加速起勵開關，Q36為調壓電動機開關。在BWS10-40柜下部GA001，有直流220V到直流24V的轉換裝置兩套，并聯，在各個裝置上有自身的接通開關，運行時需接入，還有四個開關分別是Q1、Q2、F10、F11。
　　
　 Q1是上部直流轉換裝置的接入開關，Q2是下部直流轉換裝置的接入開關，F10是220V儀表供電開關，F11是24V電壓表和電流表的供電開關。在EA001中有開關六個，分別是Q1、Q2、Q3、Q4、Q5、Q6，Q1向BNA、B、C、D（AC400V）供控制電，Q2向BWS10、20、30、40（24V）供控制電，其余都未接負荷。
　　
　　在XKY10-40柜中有開關六個，分別是S801、F811、F812、F813、F882、F883。S801為繼電器供電的總開關，F811為定子繞組接地保護供電開關，F812為逆功率保護供電開關，F813為過電流保護開關，F882為發電機出口斷路器儲能彈簧開關控制回路和信號電路的供電開關，F883為同步輔助繼電器供電開關。在柜門上有測試按鈕S11，按下后柜頂兩燈H11（桔色）、H12（紅色）亮。H11（桔色）表示發電機繼保信號動作，H12（紅色）表示柜內設備故障。
　　
　　XKC11-41中有開關七個，分別是Q31、Q32、Q35、Q41、Q42、Q43、Q44。Q31是電壓控制電路供電開關，Q32是保護電路供電開關，Q35是發電機開三角形測量電路供電開關，Q41是發電機同步電路開關，Q42、Q43、Q44是測量電路供電開關。
　　
　　上述開關，都是運行時需注意的開關，按應急柴油發電機規程（電氣部分）要求開合電路。
