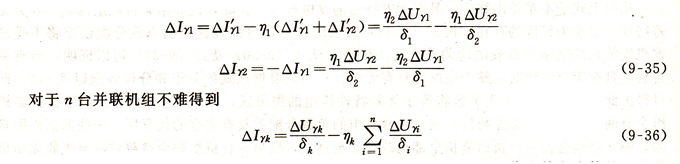

用直線代替調壓特性曲線顯然也會帶來一定誤差，但對負載分配的影響，主要不在于調壓特性偏離直線的程度，而在于各機組特性曲線之間相互差別的程度。圖9. 22表示了兩臺發電機的調壓特性曲線1和曲線2。由圖9. 22可以看出，在某一電壓下（或電站負載下），由于兩曲線具有非線性電壓偏差△U_γ1和△U_γ2，則相對直線特性來說，兩發電機的無功電流偏差分別為

    令人感興趣的是，△I′_γ1和△I′_γ2是否與發電機額定功率成比例。因此，每臺機組相對按比例分配的電流偏差為

式中    △I_γk ——由于調壓特性的非線性，第k臺機組對按額定功率比例分配的電流偏差；

  △U_γk，△U_γi——第k臺和第i臺機組的調壓特性非線性電壓偏差；

      δ_k，δ_i——機組的調差率；

           η_k——第k臺機組額定功率和電站額定功率之比。

    式(9-36)中的非線性電壓偏差△U_γk豫和△U_γi應該看作代數量，即高于直線特性的偏差為正，低于直線特性的偏差為負。事實上△U_γi是隨電流而變化的，而電流本身又是待求量，而且各個機組的△U_γ，值也有差別，因此用式(9-35)和式(9-36)作準確計算是困難的，只能作定性分析和大致估計非線性所引起的電流偏差范圍。

    前面的式(9-31)給出了ε=0和γ=0時無功電流分配偏差的計算式，為了考慮失靈區和非線性的影響，當然還要加上按式(9-34)和式(9-36)計算出的電流偏差值。將式(9-31)、式(9-34)、式(9-36)加以綜合，就可以得到估算每臺發電機無功電流偏差的通式，即

式中△I_k——第k臺機組相對于按額定功率比例分配的無功電流偏差；

      U——按式(9-30)計算的電站電壓。

    式中其他各項的含義在前面已有說明，不再重復。從式(9-37)可以看出，失靈區的大小、調差率的不同、非線性度的差別以及空載電壓的差別，都會引起無功負載分配的誤差，而增大調差率占對減小無功電流偏差無疑是有好處的。
