控制器是柴油發電機組的大腦，柴油發電機組正常操作的命令全部在發電機控制器上進行操作，并對氣壓、油壓等方面數據的跟蹤。上一篇功蘇星光公司簡述了DGC-2020ES數字式機組控制器的特點和功能，本篇我們將詳細解析一下DGC-2020ES數字式機組控制器的控制和指示，快跟我們一起來了解一下吧。
DGC-2020ES控制和指示器都位于前面板上，并用于本地控制和監控DGC-2020ES運行。前面板控制裝置設置有按鈕。前面板指示器包括LED（發光二極管）指示器和一個背光LCD（液晶顯示器）。

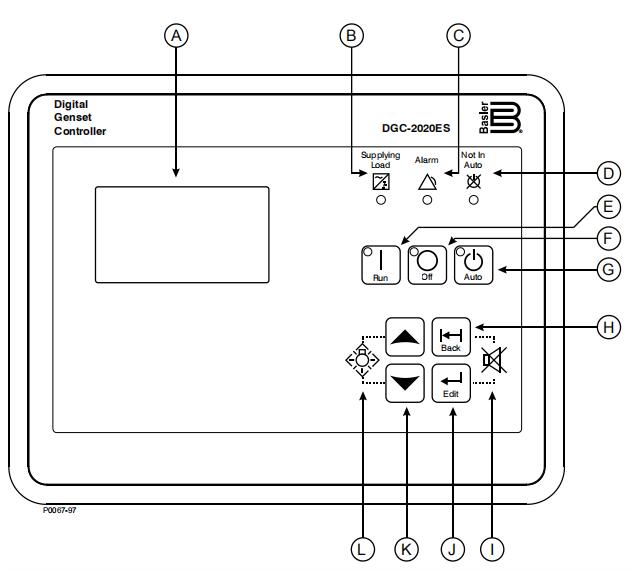

DGC-2020ES控制和指示器如圖所示。圖中標有字母的指示器與表格的控制和指示器說明對應。
DGC-2020ES數字式機組控制器前面板
|
Digitalgensetcontroller |
數字式發電機組控制器 |
|
Supplyingload |
提供負荷 |
|
Alarm |
報警 |
|
NotInAuto |
非自動 |
|
Run |
運行 |
|
Off |
關閉 |
|
Auto |
自動 |
|
Back |
后退 |
|
Edit |
編輯 |
|
定位器 |
內容 |
|
A |
液晶顯示。背光，64*128像素LCD作為測量、報警、預警和防護功能的本地信息源。顯示操作保持在-40℃。 |
|
B |
提供負荷指示器。當發電機電流大于應急電源（EPS）閾值電流時，綠色LED亮。 |
|
C |
報警指示器。在報警條件下，紅色LED常亮，在預警條件下，紅色LED閃爍。 |
|
D |
非自動指示器。當DGC-2020ES不運行在自動模式下，紅色LED亮。DGC-2020ES在運行或關閉模式下工作，該LED開啟。 |
|
E |
運行按鈕以及模式指示。按下該按鈕，設定DGC-2020ES為運行模式。當激活運行模式時，表示運行模式的綠色LED亮。 |
|
F |
關閉按鈕以及模式指示。按下該按鈕，設定DGC-2020ES為關閉模式。當DGC-2020ES處于關閉模式時，表示關閉模式的紅色LED亮。此按鈕也可重置斷路器管理預警和所有MTUECU報警。 |
|
G |
自動按鈕以及模式指示。按下自動按鈕，設定DGC-2020ES為自動模式。當激活自動模式時，表示自動模式的綠色LED亮。 |
|
H |
后退按鈕。按下此按鈕，取消設置編輯會話，同時放棄設置修改。通過菜單瀏覽時，按下該按鈕升至上一級。按下瞬間，該按鈕也會重置斷路器管理預警和所有MTUECU報警。當查看維護小時數或維護到期預警時，按壓該按鈕10秒，也可重置維護時間間隔。 |
|
I |
報警消音按鈕組合。同時按返回和編輯按鈕可斷開設定為喇叭輸出的繼電器。 |
|
J |
編輯按鈕。按下該按鈕，開始編輯會話，并在DGC-2020ES設置中啟用更改。在編輯會話結束時，按下編輯按鈕來保存更改的設置。通過菜單瀏覽時，按下該按鈕降至下一級。當鍵入字符串時（比如密碼），該按鈕鎖定被選字符并移至下一位置。結束時，按編輯按鈕兩次可提交字符串。 |
|
K |
箭頭按鈕。使用這兩個按鈕，通過前面板上的顯示菜單進行導航，并修改設置。在同一級內，向上、向下下箭頭按鈕用于在菜單水平內項目之間移動。按下下箭頭按鈕，移動至列表下方項目。按下上箭頭按鈕，移動至列表上方項目。在設置編輯會話期間，向上和向下箭頭按鈕用于增加并減少選定設置的值。 |
|
L |
燈測試按鈕組合。同時按向上和向下箭頭按鈕，通過運用所有LCD像素點并盡可能長時間的點亮所有LED，以測試DGC-2020ES指示器。 |
以上是江蘇星光公司為您分享的DGC-2020ES數字式機組控制器的控制和指示詳解，希望對您有所幫助，江蘇星光公司是國內生產發電機、柴油發電機組較早的廠家之一，公司擁有先進的檢測設備、精湛的生產工藝、專業的制造技術、完善的質量管理體系、具有雄厚的研發技術實力，可提供15KW-2500KW各種規格發電機組，歡迎來電咨詢。
