上篇已和大家分享了柴油發電機組維修工具千分尺的構造和分格原理,下面由星光小編和大家繼續學習下其讀數方法。
(1)讀固定套筒上的數值 看微分筒左邊固定套筒上露出來的刻線值是多少(讀數時要特別注意0.5mm的刻線是否露出來了,否則會少讀或多讀0.5mm)。
(2)讀微分筒上的數值 看微分筒上的哪條刻線與固定套筒上的軸向刻線對齊。當固定套筒的軸向刻線與微分筒上的任意一條刻線都對不齊時,就應估讀這個數,這時的讀數應該是第三位小數(即微米)。
(3)相加 兩次讀數相加即為千分尺所測得的尺寸。

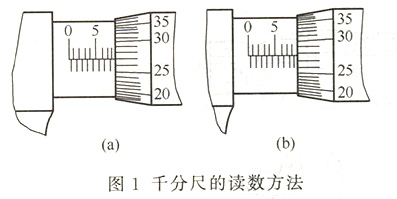

下面用上圖1加以說明。對圖l(a)而言:第一步,看微分筒左邊固定套筒上露出來的刻線值,是8mm(0.5mm的刻線沒有露出來);第二步,看微分筒上的哪條刻線與固定套筒上的軸向刻線對齊,此時是第27條刻線與固定套筒上的軸向刻線對齊,其讀數為27×0.01=0.27
(mm);第三步,兩次讀數相加,8+0.27=8.27(mm)。對圖1(b)而言:第一步,看微分筒左邊固定套筒上露出來的刻線值,是8+0.5=8.5(mm)(0.
5mm的刻線露出來了);第二步,看微分筒上的哪條刻線與固定套筒上的軸向刻線對齊,此時沒有哪條刻線與固定套筒上的軸向刻線對齊(在第27條刻線與第28條刻線之間,但更靠近第28條刻線)。此時,應估讀數值,其讀數約為0.278mm;第三步,兩次讀數相加,8.5+0.278=8.778
(mm)。
通過以上的學習,柴油發電機組維修工具千分尺的讀法,您學會了嗎?如需要星光公司技術指導歡迎撥打全國熱線:13878198542【注:本文未經允許禁止轉載】
