柴油發電機組壓縮空氣啟動系統的主要組成部分包括：壓縮機組、空氣干燥器組、啟動空氣瓶、啟動控制電磁閥、主啟動閥、啟動空氣分配器、氣缸啟動閥等。啟動空氣系統1XJP10（20，30，40）具體組成有：
1、壓縮機組1XJP10（20，30，40）AN001；
2、空氣干燥器組1XJP10（20，30，40）AHO01；
3、啟動氣瓶1XJP10(20，30,40)BB010，020，030；
4、啟動控制電磁閥IXJP10(20，30,40)AA041A；
5、主啟動閥1XJP10(20，30,40)AA041；
6、啟動空氣分配器2個；
7、氣缸啟動閥20個；
8、管道，閥門；
9、測量監測儀表。
一、壓縮機組1XJP10（20，30，40）AN001
空氣壓縮機組主要由壓縮機和其電動機、疏水分離器、壓力管線和監測單元組成。其作用是對吸入空氣進行加壓，然后充注壓縮空氣啟動氣瓶，提供柴油機啟動所需的壓縮空氣。
壓縮機依靠空氣冷卻，采用兩級串聯壓縮結構，在每一級后面分別設有逆止閥和安全閥。為了除去空氣中的雜質，在壓縮機的空氣吸入口布置了空氣濾清器。為了將油和水的凝聚物從壓縮空氣中分離出來，在壓縮空氣進入空氣干燥器之前，設有疏水分離器。分離器由一個分離箱和電磁疏水閥1XJP10(20，30，40)AN001- KA01組成。
二、空氣干燥器組 1XJP10AH001
1XJP10AH001- M02 Refrigerant compressor
1XJP10AH001- M01 Electric motor
干燥器通過電動風扇和制冷劑壓縮機對壓縮機加壓后產生的壓縮空氣進行干燥干燥。干燥過程中產生的疏水經干燥器疏水閥lXrP10(20，30，40)AHOOI- KA01排出。
三、壓縮空氣啟動系統的各種特征參數

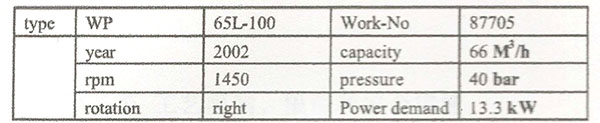

1、空氣壓縮機的銘牌參數：

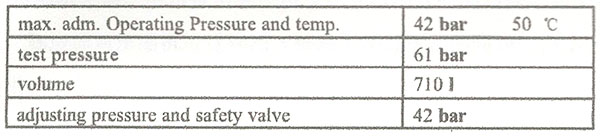

2、啟動氣瓶的銘牌參數：
3、壓縮空氣啟動系統其它的性能參數補充如下：
1)壓縮機
Effective delivery rate(at 20 ℃) approx. 66?/h
Filling time for pressure tan from 19.9 to 39 bar approx. 37 min
Air intake temperature max.50℃
Heat to be dissipated approx. 14.1 kW
Effective power requirement 13.3 kW
2)壓縮機的電動機
Nominal output 15KW
Speed 1450 rpm
Voltage/frequency 400V/50Hz
3)空氣干燥器
Delivery air quantity approx. 66 ?/h
Intake air quantity approx. 1300 ?/h
Heat to be dissipated approx.5 kw
Pressure dew point +3℃
Power requirement 1.0kw
Voltage/frequency 230V/50Hz
4)壓縮機和空氣干燥器的冷凝物
Water 2.995 l/h
Oil 0.005 l/h
Total condensate approx. 3.0 l/h
5)運行監視
Pressure switch(CP004:compressor/air drier on) 34 bar
Pressure switch(CP008:compressor/air drier off) 39 bar
Pressure switch(CP005,006,007;alarm pressure low) 30 bar
6)柴油發動機
Starting air consumption per start attempt approx. 6.75 ?
