上篇已為大家介紹了柴油發電機組零件修復技術中的機械加工中的局部更換法、換位法、鑲套法的使用技巧，下面由發電機廠家——江蘇星光發電設備有限公司繼續為大家介紹柴油發電機組金屬扣合法的修復技巧。

    金屬扣合法是利用高強度合金材料制成的特殊連接件以機械方式將損壞的機件重新牢牢地連接成一體，達到修復目的的工藝方法。主要適用于大型鑄件裂紋或折斷部位的修復。按照扣合的性質及特點，可分為強固扣合、強密扣合、優級扣合和熱扣合四種工藝。

    一、強固扣合法

    該法適用于修復壁厚為8~40mm的一般強度要求的薄壁機件。其工藝過程是，先在直于機件的裂紋或折斷面的方向上，加工出具有一定形狀和尺寸的波形槽，然后把形狀與形槽相吻合的高強度合金波形鍵鑲?cè)氩壑?，并在常溫下鉚擊，使波形鍵產生塑性變形充滿腔，這樣波形鍵的凸緣與波形槽的凹部相互扣合，使損壞的兩面重斯牢同地連接成一體。

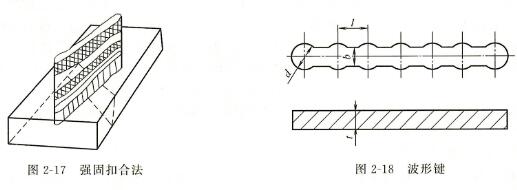

    波形鍵設計和制作時，通常將波形鍵（圖2-18）的凸緣直徑d、寬度b）、間距l(xiāng)（波形槽間距t）規定成標準尺寸，根據機件受力大小和鑄件壁厚決定波形鍵的凸緣個數、每個斷裂部位安裝波形鍵數和波形槽間距等。一般取b為3~6mm,其他尺寸可按下列經驗公式計算：

通常選用的波形鍵凸緣個數為5、7、9個。一般波形鍵材料常采用lCr18Ni9或1Cr18Ni9Ti奧氏體鎳鉻鋼。對于高溫工作的波形鍵，可采用熱膨脹系數與機件材料相同或相近的Ni36或Ni42等高鎳合金鋼制造。

   二、強密扣合法

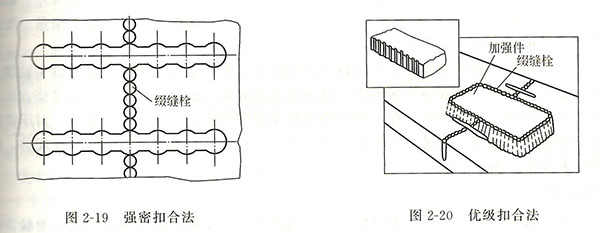

應用強固扣合法可保證一定強度條件，而對于有密封要求的機件，如承受高壓的氣缸，應采用強密扣合法，如圖2-19所示。它是在強固扣合法的基礎上，在兩波形鍵之間、裂紋或折斷面的結合線上，加工綴縫栓孔，并使第二次鉆的綴縫栓孔稍微切入已裝好的波形鍵和綴縫栓，形成一條密封的“金屬紐帶”以達到阻止流體受壓滲漏的目的。綴縫栓可用直徑為∮5~8mm的低碳鋼或純銅等軟質材料制造，這樣便于鉚緊。綴縫栓與機件的連接與波形鍵相同。

    三、優級扣合法

    主要用于修復在工作過程中要求承受高載荷的厚壁機件。為了使載荷分布到更多的面積和遠離裂紋或折斷處，須在垂直于裂紋或折斷面的方向上鑲?cè)脘撝频拇u形加強件，用綴縫栓連接，有時還用波形鍵加強，如圖2-20所示。加強件可根據需要設計成十字形、楔形、矩形和X形等。

    四、熱扣合法

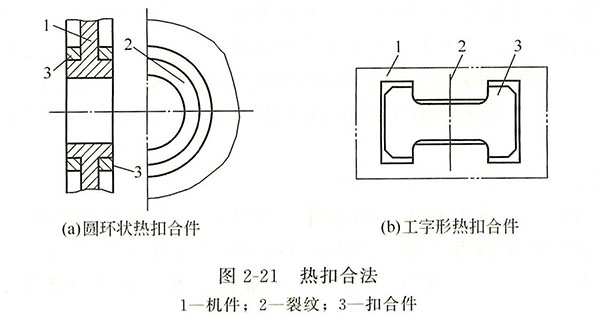

    它是利用加熱的扣合件在冷卻過程中產生收縮而將開裂的機件鎖緊。該法適用于修復大型飛輪、齒輪和重型設備機身的裂紋及折斷面。如圖2-21所示，圓環狀扣合件適用于修復輪廓部分的損壞，工字形扣合件適用于機件壁部的裂紋或斷裂。

金屬扣合法的優點是：使修復的機件具有足夠的強度和良好的密封性；所需設備、工具簡單，可現場施工；修理過程中機件不會產生熱變形和熱應力等。其缺點主要是薄壁鑄造件（＜8mm）不宜采用；波形鍵與波形槽的制作加工較麻煩等。

以上是由江蘇星光發電設備有限公司為大家分享的柴油發電機組金屬扣合法的修復技巧，希望對大家有幫助。我公司創始于1974年，是專業的發電機，柴油發電機組生產廠商，是國內生產發電機，柴油發電機組較早的廠家之一。我司擁有一流的檢查設備，先進的生產工藝，專業的制造技術，歡迎大家前來參觀，洽談電話：13878198542
