連桿扭曲度的檢驗與校正


1．扭曲度的檢驗

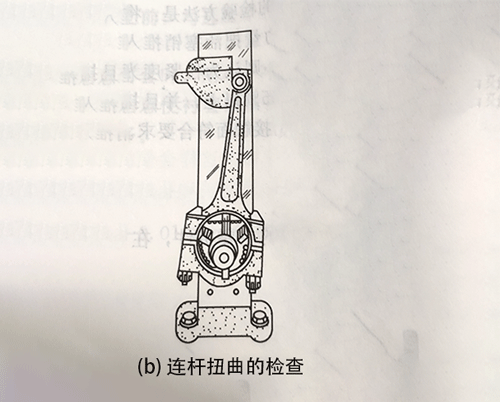

  檢查連桿的扭曲時，應使活塞銷緊靠槽塊座的側面，如圖3-45（b）所示，觀察兩邊的間隙，若間隙不一樣，說明連桿發生扭曲。其兩邊間隙差應在0.05～0.1mm范圍內，如果超出此值，應進行校正。

2．扭曲的校正

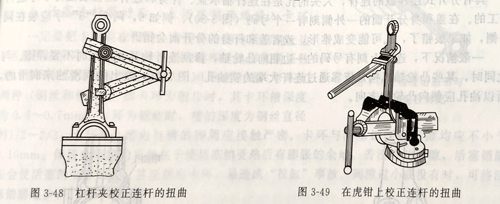

  校正連桿扭曲的方法，如圖3-48所示，將校扭曲的兩根杠桿夾住連桿兩邊，不帶螺孔的一根杠桿應放在間隙大的一邊，逐漸旋緊壓力螺釘，迫使兩根杠桿向兩邊分開，漸漸將連桿反扭，邊校正邊檢查，直至連桿校正為止。
在沒有連桿校正器時，可用管子鉗進行校正。其方法是：將連桿的大頭夾緊在虎鉗上，根據扭曲的方向利用管子鉗扳正，如圖3-49所示，邊校正邊檢查，直至校正為止。
