一、故障現象
旋轉整流器通常是硅整流元件構成的整流電路，若電路中一個或幾個旋轉硅元件損壞，損壞后的硅元件將失去單向?qū)щ娦裕ㄕ聪蚨紝?dǎo)通），造成電路處于短路狀旋轉硅元件短路，當機組運行時，發電機無輸出電壓。若不及時發現和排除故障。就會導致交流勵磁機電樞繞組燒毀，發電機被迫停機。
二、故障原因
①旋轉整流器硅整流二極管，因過壓或過流而損壞。
②旋轉整流器的硅整流元件安裝時扭力矩過大，導致管殼變形，內部硅片損傷。
③負載功率因數過低，使勵磁電流長期超過硅整流元件額定電流而使其損壞。
三、處理方法
①應按圖紙規定的電流等級配用旋轉硅元件。如果手邊無圖紙資料，可按主發電機勵磁電流值上靠到標準規格的硅元件。目前，國內生產的旋轉整流器常見規格有16A、25A、40A、70A和200A等幾種。
②合理選擇旋轉硅元件的電壓等級，旋轉硅元件的反向峰值電壓URN應為～15倍勵磁電壓UIN

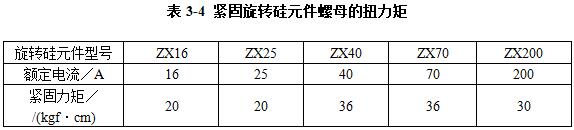

③緊固旋轉硅元件螺母，其扭力矩應適當，用恒力矩扳手旋緊螺母。緊固旋轉硅元件螺母的扭力矩?cái)?shù)值按表3-4所示的規定。
④采取過電壓保護措施。過電壓保護通常在旋轉整流器的直流側裝設壓敏電阻或阻容吸收回路。
a．交流同步電機用的壓敏電阻一般為MY31型氧化鋅壓敏電阻器，其使用規格的選取主要以標稱電壓(U1mA)值來選定。
標稱電壓的下限一般按下列式計算：
直流電路：U1mA≥(1.8~2)UDC
交流電路：
U1mA≥(2~2.5)UAC
式中UDC線路的直流電壓，V：
UAc-線路的交流電壓有效值，V。
標稱電壓的上限由被保護設備的耐壓來決定，應使壓敏電阻器在吸收過電壓時將殘壓物制在設備的耐壓以下。
b.阻容吸收回路的C、R值按下式計算：
式中I02--交流勵磁機電樞相電流，A；
U02--交流勵磁機電樞線電壓，V；

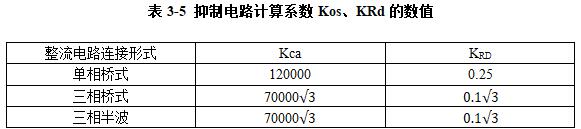

Kca?KRd-抑制電路計算系數，如表3-5所示。
