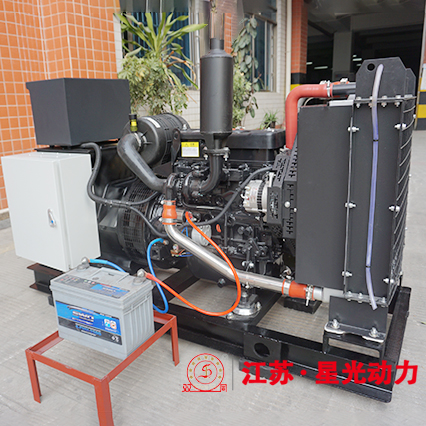

高電壓柴油發電機組的配電系統一般由進線柜、PT柜、饋線柜和接地電阻柜等組成。柴油發電機組電力配電輸出，是通過機組側面與機組容量相配套的塑殼空開輸出的，該空開在機組側面的空開罩內，可手枘直接操作，進行合、分閘。空氣開關目的是保護機組的交流發電機不被超負載電流I作或其它異常沖擊而損壞，該開關具有較高的分?jǐn)嗄芰肮收献詣?dòng)脫扣能力，用戶在進行電力接駁時，直接從空e開關下端弓出電力電纜至自己的負載上即可。下面江蘇星光動力小編就來和大家分享一下高電壓柴油發電機組的配電系統各部分的特點：
1．進線柜
進線柜由真空斷路器、CT、PT、避雷器、絕緣監視和電流、電壓等儀表及后備保護和差動保護裝置或繼電器組成。
1）一般采用金屬鎧裝抽出式開關柜。該開關柜采取中置式布置，是目前國內12kV成套配電設備市場中用量最大、技術性能較高的一種產品。
2）出口開關配置抽出式空氣斷路器。
3）機組保護裝置配置差動保護裝置及后備保護裝置，實現對機組的差動、過電流、過電壓及定子接地等故障保護。
4）智能操作顯示裝置（可選配）：具備溫濕度控制器（配套負載）、帶電顯示器，遠方／就地，分／和閘，儲能等功能。
5）對于發電機組并機設計時，進線柜不需要配置接地刀開關。
2.PT柜
PT柜主要是PT和電壓表等組成。
1）對母線電壓進行采集，供機組同期測量使用。
2）作為機房低壓用電設備電源，選型時需要根據后端負載的容量進行選型。每臺發電機進線開關柜均配置小母線PT，用于發電機自身輸出電的測量。
3．饋線柜
饋線柜由真空斷路器、避雷器、CT、PT、絕緣監視裝置和電壓、電流等儀表及后備保護裝置等組成，作為后端負載分配使用。
4、接地電阻柜
接地電阻柜由接地電阻、CT和真空接觸器及電流繼電器等組成。
1）當單機運行時，采取中性點經低電阻的接地方式。
2）當并聯運行時，采取中性點經開關或真空接觸器裝置后并聯接入的接地電阻方式。
3）當電力系統出現故障時（例如電網部分短路或開路等），配電系統中性點將產生偏移，此時中性點接地電阻將輸出配電系統中性點強制接地，并限制其故雕電流，使電力系統有時間進行檢測、診斷、保護和切換，從而避免了線路或設備可能遭受的損壞。由于中性點電阻能吸附大量的諧振能量，在有電阻器的接地方式中，從根本上抑制了系統諧振過電壓的產生。
