端子序號	接點序號	功能	說明
1號端子	101、106	電源零線、火線輸出	有源輸出，1A AC220v
	101、106	I路工作電源零線、火線輸入	AC 220V
	104. 105	II路工作電源零線、火線輸入	AC 220V
2號端子	201、206	新開為無源控制，閉合為有源控制	詳見SYK1型
	202	外部無源控制信號輸入公共端
	203	與202閉合后L路合閘
	204	與202閉合后O路合閘	I/II路分閘
	205	與202閉合后II路合閘
3號端子	301. 306	未使用，內部已直連	400A以上裝配
	302	無源位置反饋信號輸出公共端	基本型為有源輸出，其它型號為無源輸
	303	I路合閘后與302閉合
	304	0路合閘后與302閉合
	305	II路合閘后與302閉合
4號端子	401.406	未使用，內部已直連	400A以上裝配
	402.403	I路合閘后閉合	無源1A AC220V
	404.405	II路合閘后閉合	無源1A AC220V
5號端子	501-506	自定義信號輸出端	400A以上選裝無源1A AC220v

1、電氣鑰匙鎖：控制開關內部控制線路電源，電氣鎖開啟時，開關實現自動遠控操作，電氣鎖關閉時，開關只可手動操作；
2、操作手柄：使用操作手柄操作開關時，必須關閉電氣鎖；
3、機械掛鎖：檢修時先關閉電氣鎖，用操作手柄使開關處于0檔位置，拉起掛鎖機構，并上掛鎖，方可進行檢修；
4、位置指示：表明開關工作狀態位置(I，0，Ⅱ)；
5、控制電壓：開關控制電壓等級AC220V；
6、開關主體：前面部分為I路，接“常用電源“；后面部分為Ⅱ路，接”備用電源”。

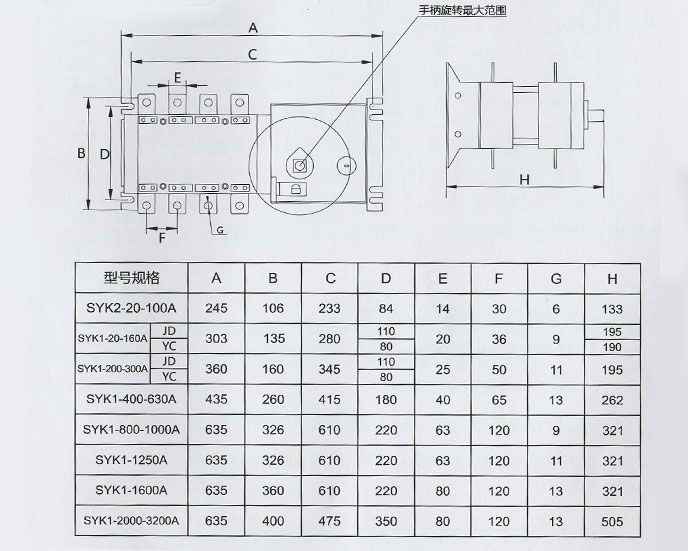

開關安裝尺寸

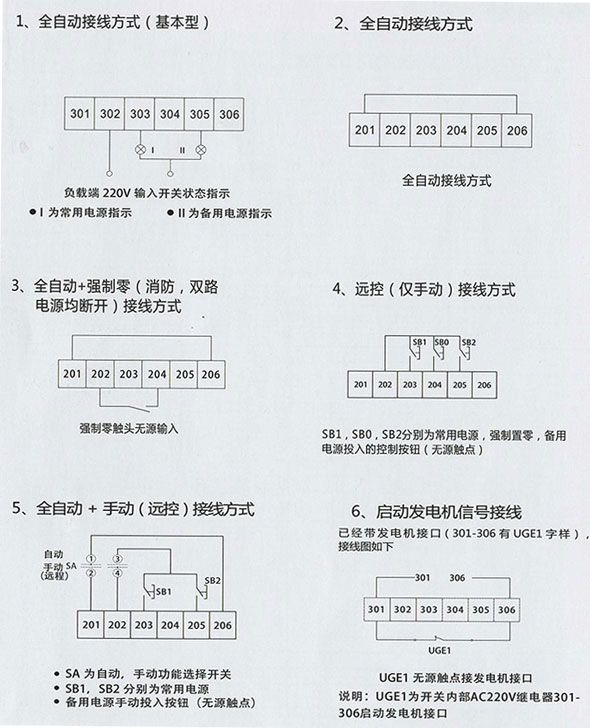

各類型的接線方式

【注】：以上是關于”開關2號端子”控制的接線方式用戶可以選擇其中一種，全自動
的只需要將銅排電源引入即可，不需要另接二次線，302-305是開關狀態指示，
如用戶有需可自行連接。接線端子方法：只有一組六位端子

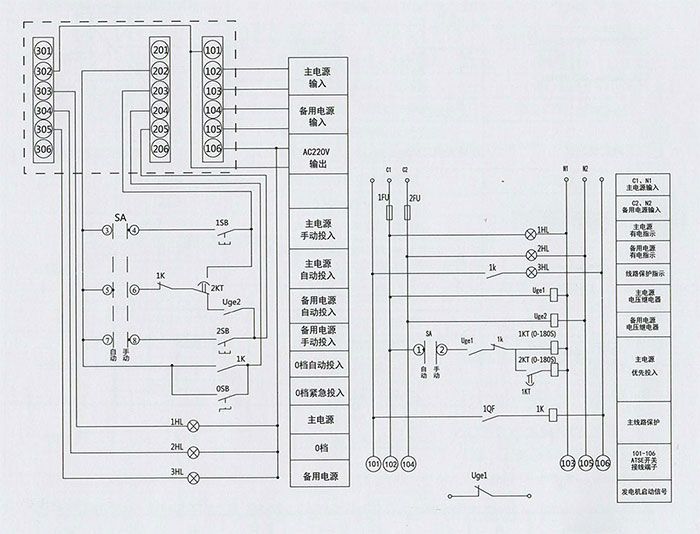

發電機的接線方式

說明：
101-106為開關電源輸入、輸出端子
201-2 06為開關控制端子

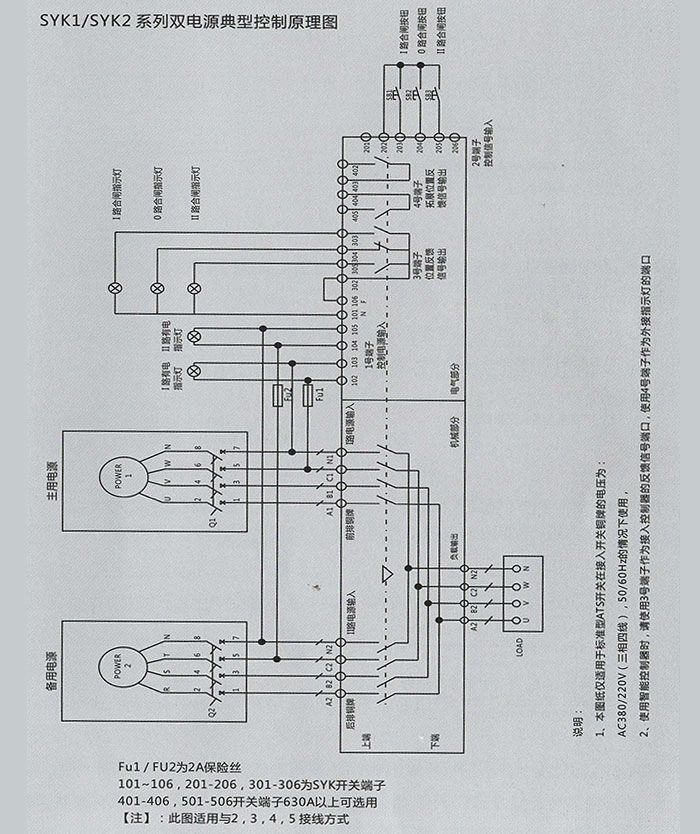

301- 306為開關狀態指示端子 1QF為主電路（主電源）保護開關報警觸頭 1KT為通電延時（0-180S），2KT為斷電延時(0-180S)

江蘇星光發電設備有限公司是專業生產柴油發電機組的廠家，也是沃爾沃發電機公司授權中國柴油發電機組OEM配套廠家，在全國設有64個銷售服務部，隨時為用戶提供設計、供應、調試、維修一條龍服務。電話：13878198542

上一頁：斯坦福發電機的電氣特征及功率說明是什么？

下一頁：柴油發電機組的雙電源自動轉換開關說明
