上柴發電機組SC27G830D2柴油機技術參數如下：
◎ 額定功率
|
轉速 |
運行模式 |
功率 |
|
|
rpm |
kW |
Ps |
|
|
1500 |
常用功率 |
555 |
755 |
|
備用功率 |
610 |
830 |
|
-. 柴油機性能符合GB/T2820
-. 標定功率根據GB/T1147.1
→常用功率：用于可變載荷應用，全年無使用小時限制。連續運行24小時的平均可許輸出功率不得超過常用額定功率的80%。
→備用功率：在電網電力發生斷電時應用，或在試驗條件下應用，全年使用時間最多不超過200小時。連續運行24小時的平均可許輸出功率不得超過備用額定功率的80%。
不得超負荷運行
|
◎ 基本規格 |
◎ 燃油耗 |
||
|
?柴油機型號 |
SC27G830D2 |
?功率 |
L/h |
|
?柴油機型式 |
V型，四沖程，水冷 |
25% |
36.8 |
|
|
增壓空冷 |
50% |
67.4 |
|
?燃燒方式 |
直噴 |
75% |
99.9 |
|
?氣缸型式 |
濕式缸套 |
100% |
134.3 |
|
?氣缸數 |
12 |
110% |
149.7 |
|
?缸徑 × 行程 |
135(5.32) × 155(6.1) mm(in.) |
|
|
|
?排量 |
26.6(1623) L(in3) |
|
|
|
?壓縮比 |
16 : 1 |
|
|
|
?發火次序 |
1-12-5-8-3-10-6-7-2-11-4-9 |
◎ 燃油系統 |
|
|
?噴油提前角 |
13.5°BTDC |
?噴油泵 |
伊捷直列P型泵 |
|
?凈重 |
大約2080kg (4585.6 lb) |
?調速器 |
電調 |
|

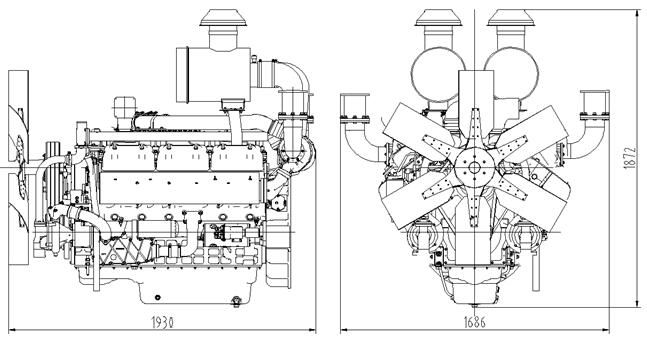

?外形尺寸 |
1930×1686×1872mm |
?輸油泵 |
機械式 |
|
(L×W×H) |
(76×66.4×73.8 in.) |
?噴油嘴 |
多孔型 |
|
?曲軸旋轉方向 |
逆時針（從飛輪端看） |
?開啟壓力 |
240kg/cm2 (3414 psi) |
|
?飛輪殼 |
SAE 0# |
?燃油濾清器 |
旋裝全流式 |
|
?飛輪 |
SAE 18#（齒數137） |
?燃料 |
輕柴油 |
|
|
|
|
|
|
◎ 配氣機構 |
◎ 潤滑系統 |
||
|
?型式 |
頂置氣門 |
?潤滑方式 |
壓力飛濺式 |
|
?氣門數 |
每缸1進1排 |
?機油泵 |
曲軸帶動齒輪方式 |
|
?冷態氣門間隙 |
進氣門 0.325mm(0.0128 in.) |
?機油濾清器 |
旋裝全流式 |
|
|
排氣門 0.375mm(0.0148 in.) |
?機油容量 |
最大 65 L (17.16 gal.) |
|
|
|
|
最小 55 L (14.52 gal.) |
|
◎ 氣門正時 |
?偏置油底殼傾斜角 |
前傾25° |
|
|
|
開啟 關閉 |
|
后傾35° |
|
?進氣門 |
20°BTDC 48°ABDC |
|
左傾/右傾35° |
|
?排氣門 |
48°BBDC 20°ATDC |
?潤滑油 |
參考使用保養說明書 |
|
|
|
|
|
|
◎ 冷卻系統 |
◎ 柴油機數據 |
||
|
?冷卻方式 |
淡水循環冷卻 |
?冷卻液流量 |
740L/min /1500 rpm |
|
?冷卻液容量 |
48L (12.7 gal.) |
?冷卻液熱損失 |
55.8kcal/sec /1500 rpm |
|
(僅發動機) |
|
?中冷器熱損失 |
34.9kcal/sec /1500 rpm |
|
?壓力系統 |
Max.0.5 kg/cm2 ( 7.11 psi) |
?進氣流量 |
2×22.1m3/min /1500 rpm |
|
?水泵 |
離心式，齒輪帶動 |
?排氣流量 |
2×54.2m3/min /1500 rpm |
|
?水泵流量 |
740L(195.36gal.)/min |
?排氣溫度 |
600 °C /1500 rpm |
|
|
/ 1500 rpm (engine) |
?最大允許阻力 |
|
|
?調溫器 |
蠟式 |
進氣系統 |
3 kPa (新濾芯) |
|
|
開啟溫度. 77°C |
|
6 kPa （臟濾芯，需更換） |
|
|
全開溫度. 90°C |
排氣系統 |
10 kPa （最大） |
|
?風扇 |
吹風式，鐵皮風扇 |
?最高允許海拔 |
2000 m |
|
|
直徑1220 mm, 6片 |
?中冷器阻力限值 |
14 kPa |
|
|
功耗25 kW |
|
|
|
|
|
|
|
|
◎ 電器系統 |
◆ 換算表 |
||
|
?發電機 |
28V×55A |
in. = mm × 0.0394 |
lb/ft = N.m × 0.737 |
|
?電壓調節器 |
內嵌式，集成電路式調節器 |
PS = kW × 1.3596 |
U.S. gal = L × 0.264 |
|
?啟動馬達 |
24V×11kW |
psi = kg/cm2 × 14.2233 |
kW = 0.2388 kcal/s |
|
?蓄電池電壓 |
24V |
in3 = L × 61.02 |
lb/PS.h = g/kW.h × 0.00162 |
|
?蓄電池容量 |
200 AH |
hp = PS × 0.98635 |
cfm = m3/min × 35.336 |
|
|
|
lb = kg × 2.20462 |
|
| 型號 | TFW2-500-4A | 過載能力 | 過載10%一小時 |
| 額定功率（KW） | 500 | 短時電流 | 150%10S |
| 類型 | 無刷自勵 | 電制 | 三相四線，中性點接地 |
| 絕緣等級 | H級 | 功率因素 | 0.8滯后 |
| 防護等級 | IP22 | 接法 |
單相并聯 |
以上是由江蘇星光發電設備有限公司為大家提供的上柴發電機組柴油機SC27G830D2以及發電機TFW2-555-4A的技術參數，希望對各位用戶有幫助。我公司是專業生產發電機、發動機、柴油發電機組的廠家，同時也是也是上柴公司授權中國柴油發電機組OEM配套廠家。我公司始創于1974年，在全國設有64個銷售服務部，長期為用戶提供技術咨詢，免費調試，免費檢修，免費培訓服務。更多詳情歡迎撥打星光熱線：13878198542
