◎ 額定功率
|
轉速 |
運行模式 |
功率 |
|
|
rpm |
kW |
Ps |
|
|
1500 |
常用功率 |
78 |
106 |
|
備用功率 |
86 |
117 |
|
-. 柴油機性能符合GB/T2820
-. 標定功率根據GB/T1147.1
→常用功率：用于可變載荷應用，全年無使用小時限制。連續運行24小時的平均可許輸出功率不得超過常用額定功率的80%。
→備用功率：在電網電力發生斷電時應用，或在試驗條件下應用，全年使用時間最多不超過200小時。連續運行24小時的平均可許輸出功率不得超過備用額定功率的80%。
不得超負荷運行
|
◎ 基本規格 |
◎ 燃油耗 |
||
|
?柴油機型號 |
SC4H115D2 |
?功率 |
L/h |
|
?柴油機型式 |
直列，四沖程，四氣門，水冷 |
25% |
5.2 |
|
|
增壓 |
50% |
9.4 |
|
?燃燒方式 |
直噴 |
75% |
13.9 |
|
?氣缸型式 |
干式缸套 |
100% |
18.6 |
|
?氣缸數 |
4 |
110% |
20.6 |
|
?缸徑 × 行程 |
105(4.14) × 124(4.89) mm(in.) |
|
|
|
?排量 |
4.3(262.4) L(in3) |
|
|
|
?壓縮比 |
17.3 : 1 |
|
|
|
?發火次序 |
1-3-4-2 |
◎ 燃油系統 |
|
|
?噴油提前角 |
13.5°BTDC |
?噴油泵 |
北油直列AD型泵 |
|
?凈重 |
大約430kg (948 lb) |
電調/RSV |
|
|

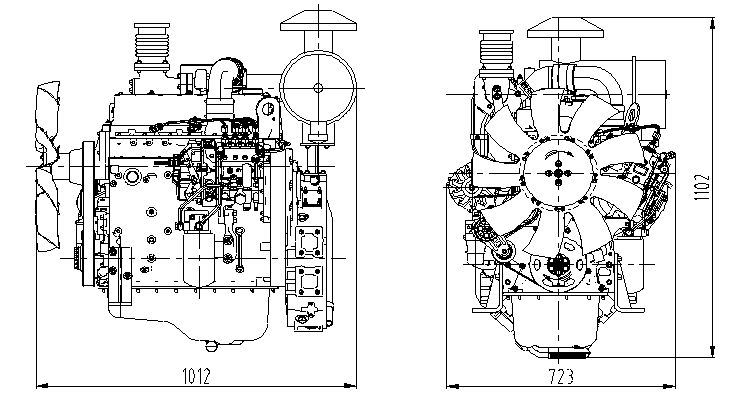

?外形尺寸 |
1012×723×1102 mm |
?輸油泵 |
機械式 |
|
(L×W×H) |
(39.9×28.5×43.4in.) |
?噴油嘴 |
多孔型 |
|
?曲軸旋轉方向 |
逆時針（從飛輪端看） |
?開啟壓力 |
250 kg/cm2 (3556 psi) |
|
?飛輪殼 |
SAE 3# |
?燃油濾清器 |
旋裝全流式 |
|
?飛輪 |
SAE 11.5#（齒數127） |
?燃料 |
輕柴油 |
|
|
|
|
|
|
◎ 配氣機構 |
◎ 潤滑系統 |
||
|
?型式 |
頂置氣門 |
?潤滑方式 |
壓力飛濺式 |
|
?氣門數 |
每缸2進2排 |
?機油泵 |
曲軸帶動齒輪方式 |
|
?冷態氣門間隙 |
進氣門 0.25mm (0.0099 in.) |
?機油濾清器 |
旋裝全流式 |
|
|
排氣門 0.50mm(0.0197 in.) |
?機油容量 |
最大 13 L(3.4 gal.) |
|
|
|
|
最小 11 L(2.9 gal.) |
|
◎ 氣門正時 |
?偏置油底殼傾斜角 |
前傾 25° |
|
|
|
開啟 關閉 |
|
后傾 35° |
|
?進氣門 |
20.9°BTDC 44.9°ABDC |
|
左傾/右傾35° |
|
?排氣門 |
51.7°BBDC 11.7°ATDC |
?潤滑油 |
參考使用保養說明書 |
|
|
|
|
|
|
◎ 冷卻系統 |
◎ 柴油機數據 |
||
|
?冷卻方式 |
淡水循環冷卻 |
?冷卻液流量 |
117L/min /1500 rpm |
|
?冷卻液容量 |
6.8L (1.8 gal.) |
?冷卻液熱損失 |
10.9kcal/sec /1500 rpm |
|
(僅發動機) |
|
|
|
|
?壓力系統 |
Max.0.5 kg/cm2 ( 7.11 psi) |
?進氣流量 |
5.2m3/min /1500 rpm |
|
?水泵 |
離心式，皮帶帶動 |
?排氣流量 |
11.5m3/min /1500 rpm |
|
?水泵流量 |
117L(30.9 gal.)/min |
?排氣溫度 |
600 °C /1500 rpm |
|
|
/ 1500 rpm (engine) |
?最大允許阻力 |
|
|
蠟式 |
進氣系統 |
3 kPa (新濾芯) |
|
|
|
開啟溫度. 82°C |
|
6 kPa （臟濾芯，需更換） |
|
|
全開溫度.95°C |
排氣系統 |
6 kPa （最大） |
|
?風扇 |
吹風式，塑料風扇 |
?最高允許海拔 |
2000 m |
|
|
直徑550 mm, 9片 |
?中冷器阻力限值 |
5 kPa |
|
|
功耗5 kW |
|
|
|
|
|
|
|
|
◎ 電器系統 |
◆ 換算表 |
||
|
?發電機 |
24V×55A |
in. = mm × 0.0394 |
lb/ft = N.m × 0.737 |
|
?電壓調節器 |
內嵌式，集成電路式調節器 |
PS = kW × 1.3596 |
U.S. gal = L × 0.264 |
|
?啟動馬達 |
24V×4.5kW |
psi = kg/cm2 × 14.2233 |
kW = 0.2388 kcal/s |
|
?蓄電池電壓 |
24V |
in3 = L × 61.02 |
lb/PS.h = g/kW.h × 0.00162 |
|
?蓄電池容量 |
120 AH |
hp = PS × 0.98635 |
cfm = m3/min × 35.336 |
|
|
|
lb = kg × 2.20462 |
|
