根據常見的電纜敷設方式分為四種情況，包括：電纜直埋敷設、電纜管道敷設、電纜溝/工作井敷設和電纜橋架敷設。下面由星光小編給大家重點介紹下10KV高壓發電機電纜工程直埋電纜敷設的設計及施工精細化標準。



一、適應范圍

適用于10kV電纜工程的直埋電纜壕溝及電纜槽盒的施工。



二、主要引用標準

GB 50203 《砌體工程施工質量驗收規范》

GB 50204 《混凝土結構工程施工質量驗收規范》

GB 50217 《電力工程電纜設計規范》

GB 50168 《電氣裝置安裝工程電纜線路施工及驗收規范》

DL/T 5221 《城市電力電纜線路》

Q/CSG11105-2008 《南方電網工程施工工藝控制規范》

《中國南方電網有限責任公司電網建設施工作業指導書 第四部分：配網工程》

《中國南網公司10kV和35kV配網標準設計（2011年版）》



三、設計要求

1、通用要求

（1）電纜壕溝嚴禁平行設置于管道的正上方或下方，嚴禁布置熱力管道，嚴禁有易燃氣體或易燃液體的管道穿越。

（2）電纜路徑的上下左右轉向部位，均應滿足電纜允許彎曲半徑要求。如下表所示。



圖為允許最小彎曲半徑



2、直埋電纜壕溝的設計要求

（1）電纜壕溝的開挖深度不得小于0.9m，穿越農田或在車行道下時不應小于1.2m。

（2）電纜壕溝開挖后，溝底應平整，深淺一致。溝底有一層良好的土層，防止石塊或異物凸起。溝壁要有防止坍塌的措施。

（3）電纜應敷設于壕溝里，并應沿電纜全長的上、下緊鄰側鋪以厚度不小于100mm厚的細砂。沿電纜全長應覆蓋寬度不小于電纜兩側各50mm的保護板，保護板宜采用鋼筋混凝土，厚度不小于60mm。

（4）直埋敷設的電纜與鐵路、公路或街道交叉時，應穿保護管，保護范圍應超出路基、街道路面兩邊以及排水溝邊0.5m以上。

（5）回填土不能有含腐蝕性物質，不能有木塊、碎布等有機物，以防誘發白蟻。回填軟土或砂子中不應有石塊或其他硬質雜物。

（6）沿電纜路徑的路面一般直線每隔10～15m以及電纜分支、轉彎、接頭、進入建筑物等處應設置醒目的電纜標志。敷設在泥質地帶的電纜線路，應豎立電纜標志樁。在郊區等空曠區域的直線線行可每隔20m安裝電纜標志。



3、電纜槽盒的設計要求

（1）浮面槽盒開挖施工中不得超挖，如發生超挖，應用石粉回填夯實至設計深度。

（2）電纜槽盒溝底應平整，并鋪不小于100mm厚的石粉墊層。對土壤松軟的地段，溝底還必須墊混凝土塊，防止電纜槽盒傾側。

（3）安裝槽盒時，槽盒之間必須緊靠，接口平順。槽盒的接縫用C15混凝土砌合，混凝土必須充滿接縫。溝槽的特殊接駁處由磚溝保護，如經過通道有行車可能時，必須采取補強措施或采用排管敷設。

（4）當電纜槽盒出現高差時，需進行放坡處理，坡度不宜大于15°。

（5）電纜敷設在槽盒中，其上下左右應充滿細砂。

（6）鋪設預制蓋板時，板縫緊密平直，完全正放在槽盒的上方。

（7）土方回填宜采用人工回填，并分層夯實，每層厚度不大于300mm。回填土不能有含腐蝕性物質，不能有木塊、碎布等有機物，以防誘發白蟻。嚴禁機械直接推填，以防止損壞槽盒結構。

（8）沿電纜路徑的路面一般直線每隔10～15m以及電纜分支、轉彎、接頭、進入建筑物等處應設置醒目的電纜標志。敷設在泥質地帶的電纜線路，應豎立電纜標志樁。在郊區等空曠區域的直線線行可每隔20m安裝電纜標志。



 四、施工工藝要點

（1）確定高程基點和溝邊線的基線，使用平水儀測定引入基溝內，確保溝段走向的水平平面；

（2）溝體開挖出土方應及時外運，不得隨意堆放；

（3）土方開挖的深度、寬度尺寸應符合設計要求；

（4）溝體開挖時，密切注意地下管線、構筑物分布情況，發現問題，應立即停止開挖，并通知設計及監理人員，處理辦法落實后繼續施工；

（5）安裝槽盒時，應用水平尺控制槽盒的水平度。



五、樣板圖片

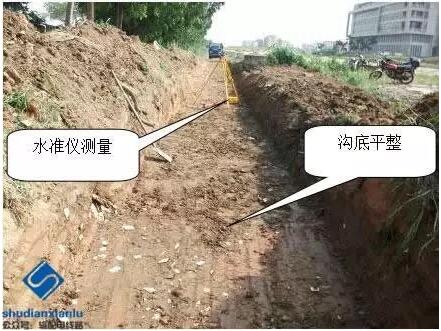

圖為電纜壕溝開挖

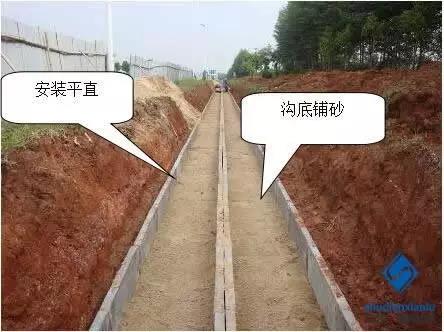

圖為電纜槽盒施工

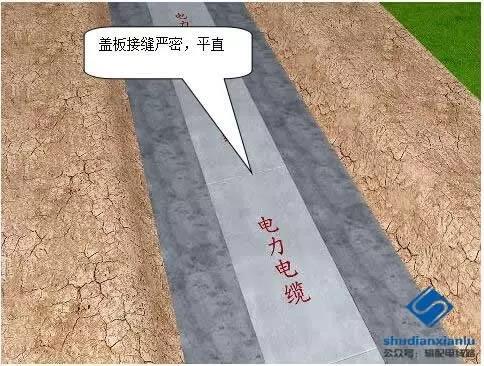

圖為電纜槽盒施工
