發電機組風冷式冷卻系統有哪些布置形式

[文章來源:星光] [發布日期:2017-07-10] [瀏覽次數:]
   發電機組風冷式冷卻系統采用空氣作為冷卻介質。由風扇產生的高速運動的空氣直接將高溫零件的熱量帶走,使柴油機在最適宜的溫度下工作。在氣缸和氣缸蓋外壁都布置了散熱片,用以增加散熱面積,還布置了導風罩、導流板、用以合理地分配冷卻空氣和提高空氣利用率,使冷卻效果更有效和均勻。風冷系統主要由散熱片、風扇、導風罩和導流板等組成。與水冷系統相比,風冷系統具有零件少、結構簡單、整機重量較輕、使用維修比較方便和對地區環境變化適應性好等優點;但風冷系統也有噪聲較大、熱負荷較高、風扇消耗功率較大和充氣系數較低等缺點。

   根據柴油機氣缸的排列、風扇類型和安裝位置,風冷系統的布置常有以下幾種:

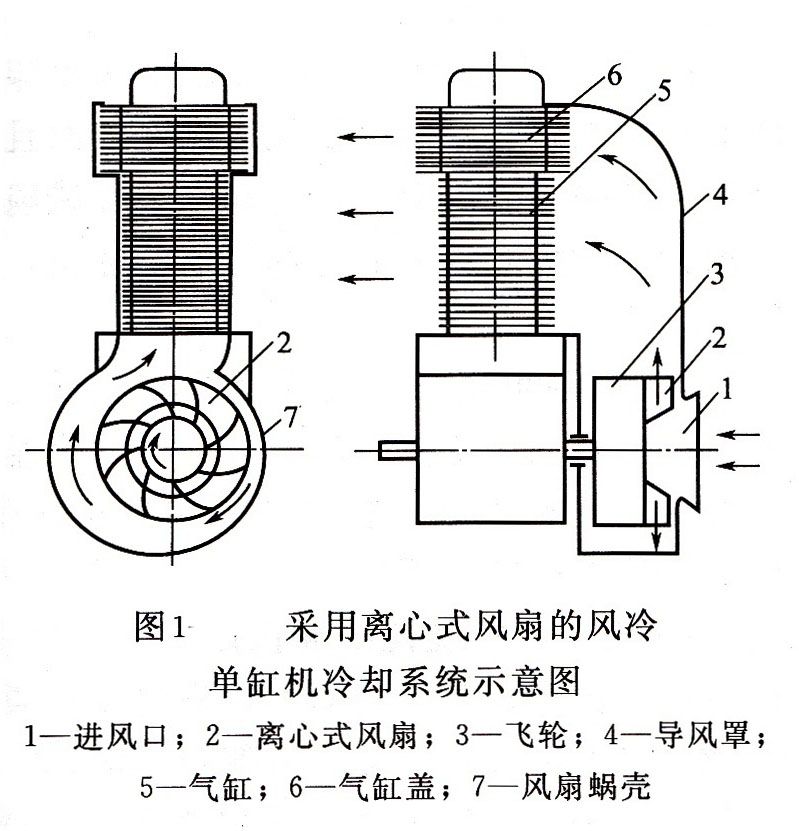

   1、采用離心式風扇的柴油機冷卻系統如圖1所示。單缸柴油機的離心式風扇往往與飛輪鑄在一起,布置在柴油機后端,由曲軸直接驅動。空氣由進風口軸向吸入,從風扇蝸殼流出的氣流由導風罩引向氣缸和氣缸蓋進行冷卻。這種布置結構簡單、緊湊,沒有專門的風扇驅動機構,冷卻氣流流轉彎少,流動阻力較小,小型風冷柴油機多采用。

發電機組冷卻系統

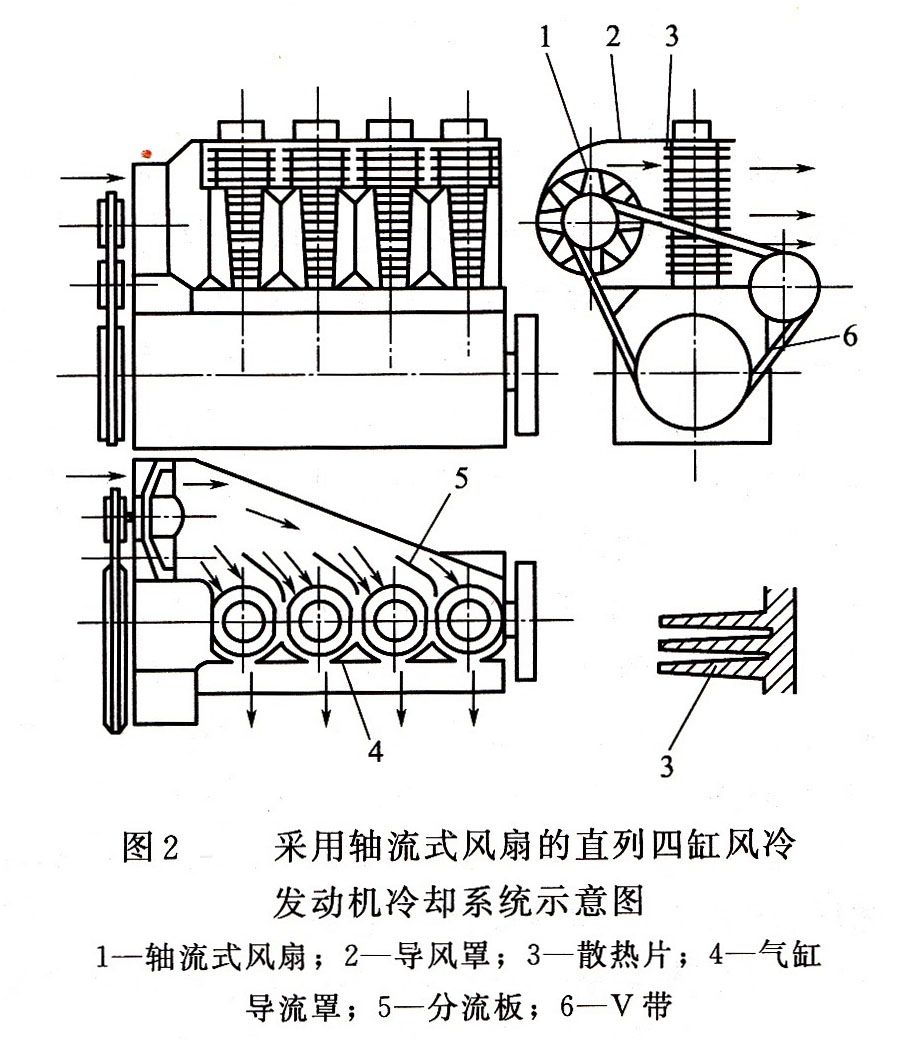

   2、采用軸流式風扇的直列式多缸柴油機的冷卻系統如圖2所示。軸流式風扇通過V帶由曲軸驅動,風扇布置在柴油機前端。空氣軸向流動,由風扇吸入并壓進由導風罩組成的風室中,分別冷卻各個氣缸后經分流板流出。設置分流板是為了合理地組織空氣流動的路線,以達到提高冷卻效果和使各缸冷卻較均勻的目的。

發電機組冷卻系統1

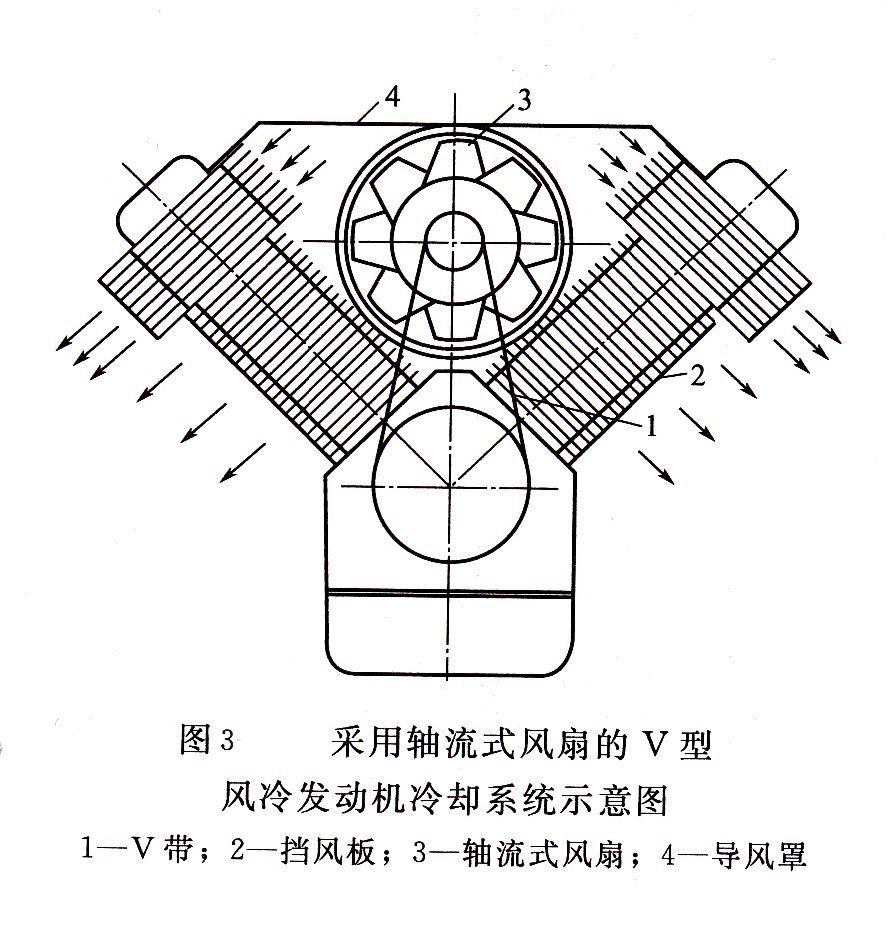

   3、采用軸流式風扇的V型柴油機的冷卻系統如圖3所示。軸流式風扇布置在發動機前端的兩排氣缸夾角中間,通過V帶由曲軸驅動。冷卻后的空氣分別由兩排氣缸的下側排出。

發電機組冷卻系統2

   以上是江蘇星光發電設備有限公司為您介紹的發電機組風冷式冷卻系統有哪些布置形式。我司是專業的發電機組,柴油發電機組,康明斯發電機組,沃爾沃發電機組的生產商,是國內生產發電機組,柴油發電機組較早的廠家之一。更多關于發電機組的介紹/柴油發電機組的技術及報價歡迎撥打星光熱線:13878198542
