冷卻系統的散熱能力是按照發動機常用工況和氣溫較高的情況下能保證可靠冷卻而設計的。使用條件（如轉速、負荷和氣溫等）變化時，必須改變散熱器的散熱能力，使需要從冷卻系統散走的熱量與冷卻系統的散熱能力相協調。

通過改變流經散熱器芯部冷卻水的循環流量或冷卻空氣流量的方法來調節其冷卻強度，以保證發動機在最佳溫度狀況下工作。

一、改變流經散熱器芯部冷卻水的循環流量
冷卻水將高溫零件的熱量帶走后，在流經散熱器時，將熱量散入大氣。若減少流經警報器水量，則會使散熱量減少，整個冷卻系統的溫度將會提高。流經散熱器的水量，由裝在氣缸蓋出水口附近水道中的節溫器來調節。節溫器有膨脹筒式和蠟式兩種。

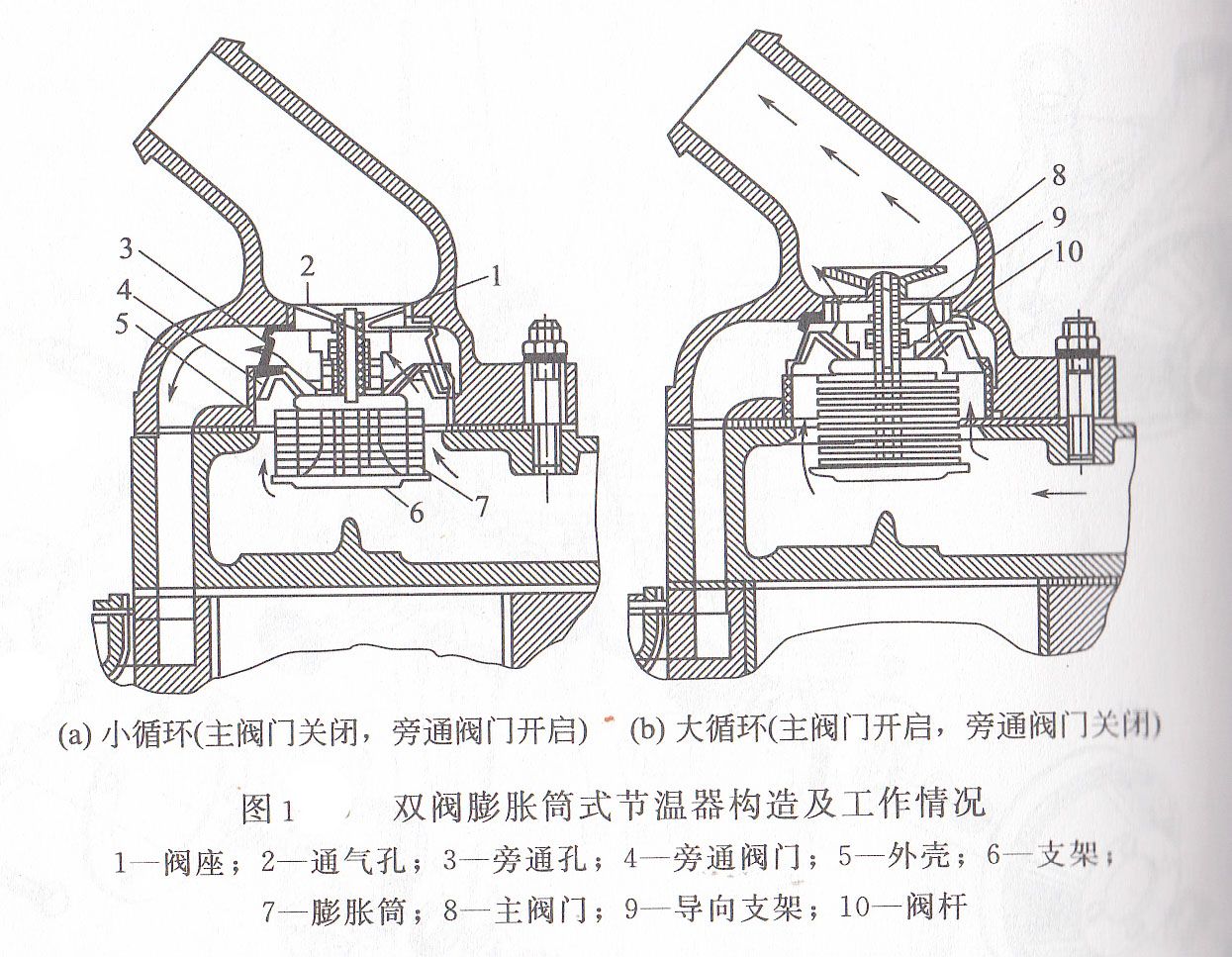

雙閥膨脹筒式節溫器的構造及工作情況如圖1所示。彈性折疊式的密閉圓筒用黃銅制成，是溫度感應件，筒內裝有低沸點的易揮發液體，其蒸汽壓力隨溫度而變。溫度高時，其蒸汽壓力大，彈性膨脹圓筒伸長得多。圓筒伸長時，焊在它上面的旁通閥門和主閥門也隨之上移，使旁通孔逐漸關小，頂部通道逐漸開大，當旁通孔全部關閉時，主閥開度達到最大（如圖1（b）所示）。主閥關閉時，旁通孔全部開啟（如圖1（a）所示）。

當冷卻水溫度低于70℃時（如圖1（a）所示），節溫器主閥關閉，旁通孔開啟。冷卻水不能流入散熱器，只能經節溫器旁通孔進入回水管流回水泵，再由水泵壓入分水管流到水套中去。這種冷卻水在水泵和水套之間的循環稱為小循環。由于冷卻水不流經散熱器，防止了柴油機過冷，也可使冷態的柴油機很快被加熱。

當水溫超過70℃時（如圖1（b）所示），彈性膨脹筒內的蒸汽壓力使筒伸長，主閥逐漸開啟，側孔逐漸關閉。一部分冷卻水經主閥注入散熱器熱量，另一部分冷卻水進行小循環。當水溫超過80℃后，側孔全部關閉，冷卻水全部流經散熱器，然后進入水泵，由水泵壓入水套冷卻高溫零件。冷卻水流經散熱器后進入水泵的循環稱為大循環。此時高溫零件的熱量被冷卻水帶走并通過散熱器散出，柴油機不會過熱。

由于膨脹筒式節溫器閥門的開啟是靠筒中易揮發液體形成的蒸汽壓力的作用，故對冷卻系統中的工作壓力較敏感，工作可靠性差，使用壽命短，制造工藝復雜，現在逐漸被對冷卻系統的壓力不敏感，工作可靠，壽命長的蠟式節溫器替代。

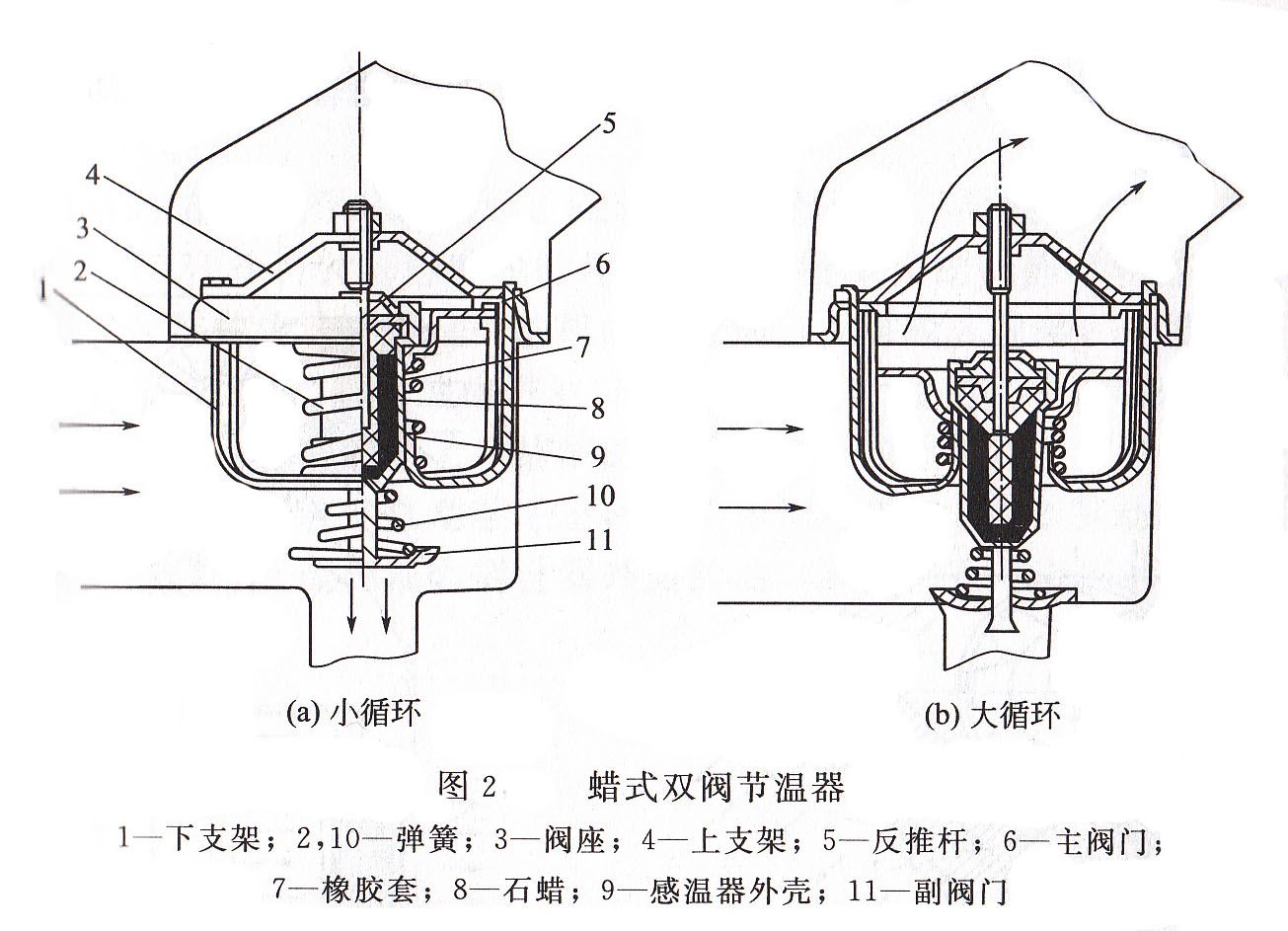

如圖2所示為蠟式雙閥式節溫器工作原理圖。上支架與閥座、下支架鉚成一體。反推桿與固定于支架的中心處，并插于橡膠套的中心中。橡膠大套與感溫器外殼之間形成的腔體內裝有石蠟。為防止石蠟流出，感溫器外殼上端向內卷邊，并通過上蓋與密封墊將橡膠套壓緊在外殼的臺肩面上。

在常溫時，石蠟呈固態，當水溫低于76℃時，彈簧將主閥門壓緊在閥座上，主閥門完全關閉，同時將副閥門向上帶動離開副閥門座，使副閥門開啟，此時冷卻水進行小循環(如圖2（a）所示）。當水溫升高時，石蠟逐漸變成液態，體積膨脹，迫使橡膠套收縮，對反推桿錐狀端頭產生身上的舉力，固定的反推桿就對橡膠套和感溫器外殼產生一個下推力。當發動機的水溫達到76℃時，反推桿對感溫器外殼的下推力克服彈簧張力使主閥門開始打開。水溫超過86℃時，主閥門全開，而副閥門完全關閉，冷卻水進行大循環（如圖2（b）所示）。

二、改變流經散熱器芯部的冷卻空氣流量
可在散熱器前安裝百葉窗或擋風簾以部分或全部遮蔽散熱器芯子。百葉窗可由操作人員用手柄來操縱，也可由調溫器自動控制百葉窗的開度。

以上為柴油發電機組冷卻系統冷卻強度調節裝置的工作原理的介紹。我公司以滿足用戶的需求為宗旨，長期為用戶提供純正的備品備件、技術咨詢、指導安裝、免費調試、免費定期保養、機組改造及人員的培訓等服務。更多關于發電機組技術支持及報價歡迎撥打星光熱線：13878198542
