以135增壓柴油機為例講述廢氣渦輪增壓器的拆卸方法。在拆卸前可將壓氣機殼、中間殼及渦殼的相互位置做好標記，以便裝配時安裝到原始位置。拆卸過程如下：

1、分別松開壓氣機殼、渦殼與中間殼上的固緊件，取下兩只殼體。若兩只殼體與中間殼配合較緊，用橡膠或木質槌沿殼體四周輕輕敲打，取下殼體時不能使殼體在軸線方向上產生傾斜，以免碰上壓氣機及渦輪葉片的頂尖部分或碰到殼體相應的內側表面。

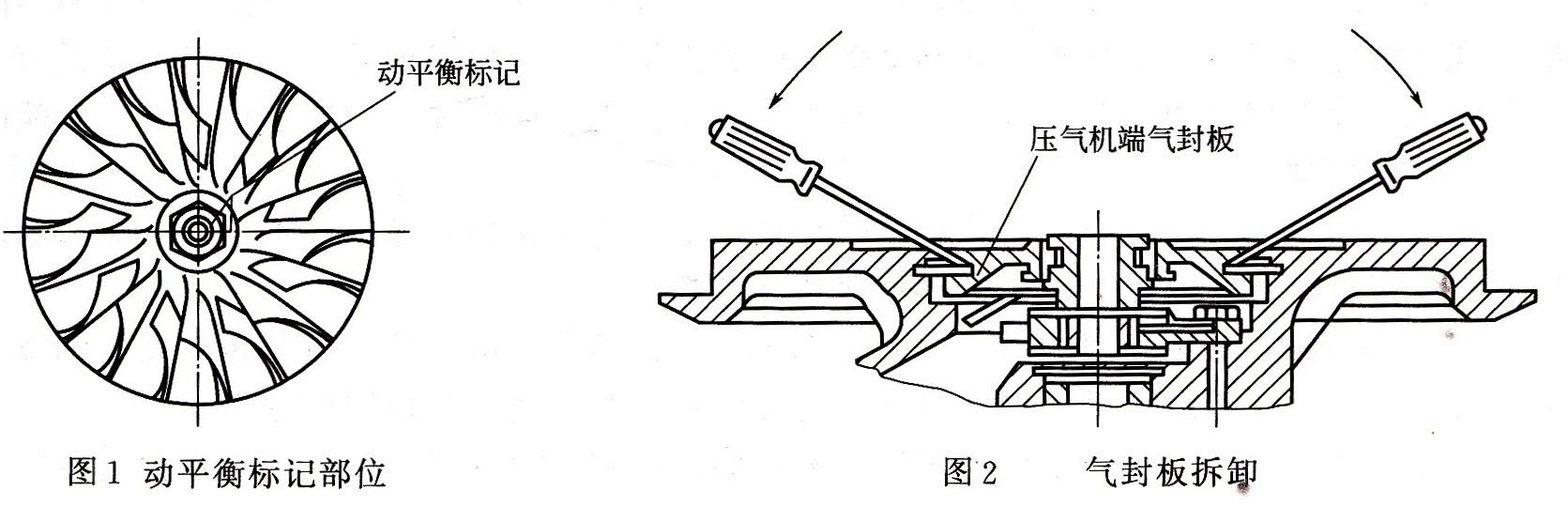

2、將轉子軸和葉輪出口處六角凸臺夾在虎鉗上，識別或做好自鎖螺母、渦輪轉子軸及壓氣機葉輪相互位置的動平衡標記（如圖1所示）。松開自鎖螺母并將其擰下，將葉輪拔出。若拔不出，可將附有轉子的中間殼從臺虎鉗上取下后倒置過來，將葉輪部分浸沒在裝有沸水的盆里，稍等片刻即可拔出。

3、取出壓氣機葉輪后，托住葉輪，把附有渦輪轉子軸的中間殼從臺虎鉗上取下。輕輕壓渦輪轉子軸在壓氣機端的螺紋中心孔端面，取出渦輪轉子軸。

4、用圓頭鉗取下中間殼內壓氣機端的孔用彈性擋圈，用兩把旋具取下壓氣機氣封板（如圖2所示），并從中間殼上取出擋油板、壓氣機端推力片和隔圈，再從壓氣機端氣封板中壓出軸封，然后在手指上套上兩個用細鐵絲做成的圓環，取出軸封上的兩個彈力密封環。

5、用平口旋具壓平推力軸承上鎖片的翻邊，擰下4顆六角螺栓，然后取出推力軸承及另一推力片。

6、用尖頭鉗取出壓氣機端軸承孔中彈簧卡環，再從軸承孔中取出推力環及浮動軸承，然后仍在壓氣機端方向用尖頭鉗從軸承孔中取出該浮動軸承另一端的彈簧卡環。

7、用尖頭鉗取出中間殼在渦輪端軸承孔中的彈簧卡環，然后取出推力環和浮動軸承，然后在渦輪端用尖頭鉗取出設在浮動軸承另一端的彈簧卡環。

以上是江蘇星光發電設備有限公司為您介紹的柴油發電機組廢氣渦輪增壓器的拆卸方法。我司是專業的發電機組，柴油發電機組，康明斯發電機組，沃爾沃發電機組的生產商，是國內生產發電機組，柴油發電機組較早的廠家之一。更多關于發電機組的介紹/柴油發電機組的技術及報價歡迎撥打星光熱線：13878198542
