勵磁功率由發電機本身供給的勵磁系統稱自勵式勵磁系統。在他勵式勵磁系統中，交流勵磁機是旋轉機械，而在自勵式勵磁系統中，勵磁變壓器和整流器等都是靜止元件，所以自勵式勵磁系統又稱全靜態勵磁系統。自勵式勵磁系統可分為下列幾種形式：

一、自并勵系統

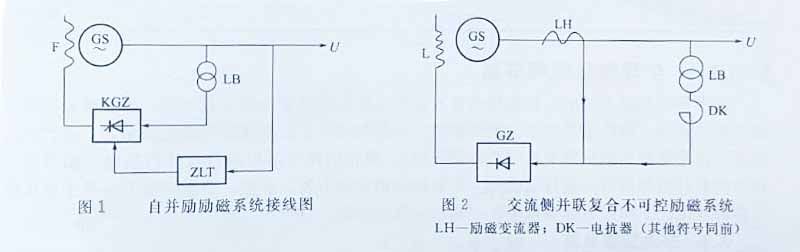

由同步發電機電壓取得勵磁功率的自勵系統，自并勵勵磁系統。如圖1所示，自并勵勵磁系統的接線圖。同步發電機發出的交流電，經勵磁變壓器變換到所需電壓后（低壓小容量機組有的直接從機端引入；有的由同步發電機的輔助繞組發出交流電），由晶閘管或電力二極管整流變成直流，供給勵磁繞組建立磁場。自動調節器按發電機輸出電壓變化情況自動調節勵磁電流。

二、自復勵勵磁系統
由同步發電機的電壓和電流兩者取得勵磁功率的自勵系統，稱為自復勵勵磁系統。按勵磁電流復合位置又有直流側復合方式和交流側復合方式。中小容量柴油發電機組主要是交流側并聯復合不可控勵磁系統，如圖2所示。勵磁變壓器串接一個電抗器后與勵磁變流器并聯，兩者的輸出先復合疊加，然后經硅整流器整流后供給同步發電機勵磁。這種勵磁系統由于能反映發電機的電壓、電流及功率因數，也稱不可控相復勵系統。

如果除了并聯的勵磁變壓器外，還有與發電機定子電流回路串聯的勵磁交流器（或串聯變壓器），二者結合起來，則構成所謂自復勵方式。結合的方案有四種：
1、直流側并聯自復勵方式
2、直流側串聯自復勵方式
3、交流側并聯自復勵方式
4、交流側串聯自復勵方式

以上是江蘇星光發電設備有限公司為大家介紹的發電機自勵磁系統的幾種形式。我司是專業發電機組，康明斯發電機組，沃爾沃發電機組的生產商，是國內生產發電機組較早的廠家之一。在全國設有64個銷售服務部，隨時為用戶提供設計、供應、調試、維修服務。更多關于發電機組的介紹及報價歡迎致電汪先生：13878198542
