135柴油發電機組的噴油泵是依靠設在前端的齒輪帶動噴油泵傳動軸來傳動的。噴油泵傳動齒輪就裝在傳動軸的前端，其后端裝有與噴油泵聯接的聯軸節。下面由星光小編給大家介紹下柴油發電機組噴油泵傳動聯軸節的基本結構原理。

    基本型柴油發電機組按所配噴油泵的型號不同，設有兩種結構的聯軸節：配用B系列噴油泵的采用夾布膠木片聯軸節；配用B系列強化噴油泵的采用鋼片聯軸節。

    采用鋼片聯軸的噴油泵傳動軸設計上進行了一些改進，采取了一些強化措施，比如與聯軸節結合處的半圓鍵改用平鍵聯接，這樣可增加噴油泵傳動軸的傳遞能力和使用壽命。

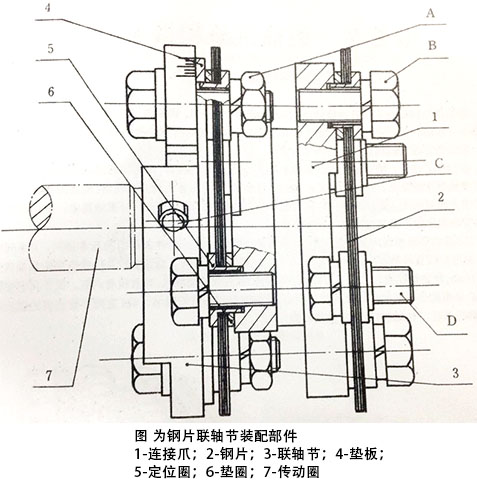

為了保證鋼片聯軸節可靠工作避免該裝置中鋼片的斷裂，用戶在換、裝鋼片聯軸節裝配部件或鋼片時，應特別注意下列事項：先將鋼片聯軸節各有關零件按上圖裝成部件，保證兩組鋼片與相關零件之間的正確定位和有效固緊，裝配時先將發電機組鋼片聯軸節與噴油泵接合器連接的螺栓D插入鋼片的安裝孔，螺栓B 的最后扭緊力矩為40Nm,螺母A只需初步擰緊。然后將整個部件按圖示位置套裝在傳動軸上，另一端與噴油泵軸上的接合器聯接。注意應先將螺栓D扭緊，扭緊力矩為40Nm,同時調整聯軸節裝配部件的軸向位置，保證鋼片不得有撓曲。然后扭緊螺栓C,扭緊力矩為40Nm.在柴油發電機組噴油提前角調整好后，最后再扭緊螺母A,扭緊力矩為40Nm。
