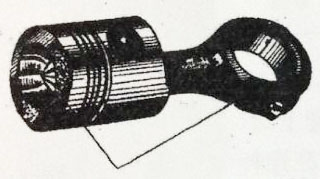

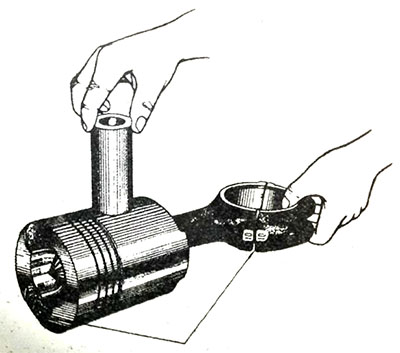

2、將柴油發電機組活塞放在機油中加熱至100-120℃，取出活塞，及時地將外表面涂上機油的活塞銷裝入活塞和連桿小頭孔中。此時必須注意活塞頂部氣門凹坑與連桿大頭切口的相對位置。4-6缸直列型柴油發電機組如圖1所示；12缸V型柴油發電機組如圖2所示。活塞裝好后，再用尖頭鉗裝好活塞銷鎖簧（如圖3所示）。

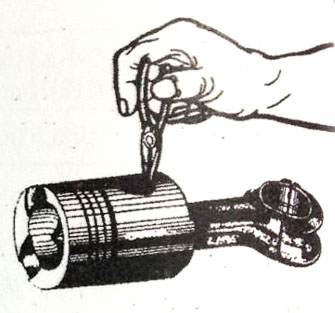

圖3：活塞銷鎖簧的安裝

3、安裝活塞環，可以用鐵絲環形套進行（如圖4所示），活塞環擴張至正好能通過活塞頂部為宜，但不宜擴張過大，以免活塞環折斷。安裝螺旋撐簧油環裝配部件時，先將彈簧套人環槽，再裝上油環圈，使彈簧全部嵌入油環圈內圓凹槽內，并將彈簧接口置于油環圈開口的對面位置裝好后各活塞環的開口應依次錯開120°左右，在環槽內應無卡滯現象。

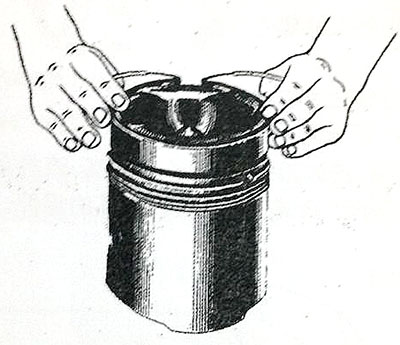

圖4：活塞環的拆裝

4、在發電機組活塞連桿、氣缸套、曲軸等配合面處涂上足夠的清潔機油，然后在氣缸套上放置裝活塞的專用工具，轉動曲軸，把要安裝活塞連桿的連桿軸頸轉到上止點后70°左右，再將活塞連桿小心地裝入氣缸套內（如圖5所示）。安裝時注意連桿大頭切口面（有配對記號）應朝向同一側的機體下窗口。最后用手按下發電機組活塞，使連桿大頭軸瓦內圓與連桿軸頸貼合。

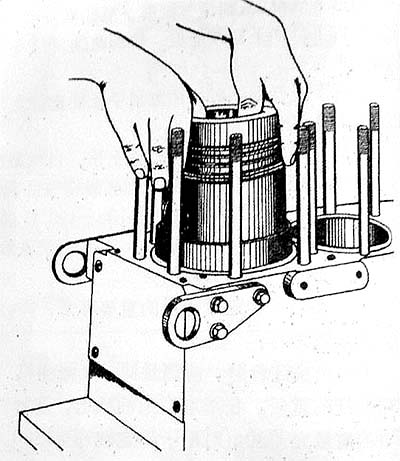

圖5：活塞連桿組的安裝

5、轉動曲軸，將已裝好活塞連桿的曲拐轉到便于擰連桿螺釘?shù)奈恢?，裝上配對的連桿蓋，并用扭力扳手分兩到三次均勻交替擰緊連桿螺釘直到規定的扭矩255-274N.m（26-28kgf.m）如圖6所示。各缸裝配完畢后，還應再檢查一遍連桿螺釘是否擰緊，否則會引起嚴重事故。

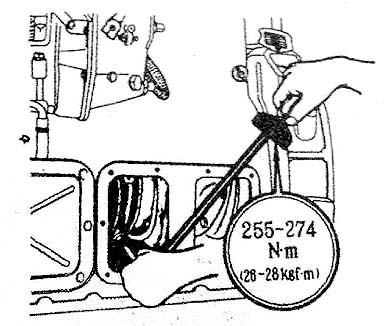

圖6：連桿螺釘?shù)臄Q緊

6、按圖7所示的方法，用千分片測量連桿人頭與曲軸連桿軸頸開檔之間的配合間隙，如無間隙或曲軸轉動不靈活時，則可能是裝配不當或其他原因所造成，應及時檢查和排除。發電機組各缸活塞連桿組裝好后，轉動曲軸應靈活無阻滯現象。

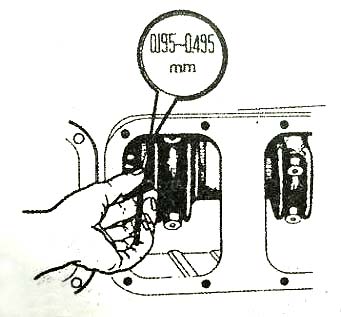

圖7：連桿大頭側向間隙的測量

以上是由江蘇星光發電設備有限公司和大家分享的柴油發電機組活塞連桿組的裝配方法，希望對大家有幫助。我公司隸屬于江蘇星光動力集團，是專業的發電機，柴油發電機，康明斯發電機組，沃爾沃發電機組的生產商，是國內生產發電機，柴油發電機，發電機組較早的廠家之一。我公司擁有完善的檢測設備、精細的生產工藝、專業的制造技術、完善的質量管理體系、具有精湛的研發技術實力。更多關于發電機組相關技術資訊以及發電機組最新報價，歡迎撥打星光熱線：13878198542
